Dây đai răng (Timing Belt)

Khi nhắc đến “belt”, bạn có thể nghĩ đến thắt lưng thời trang – một món phụ kiện không thể thiếu của nam giới. Tuy nhiên, trong robotics, có một loại “belt” hoàn toàn khác và quan trọng hơn rất nhiều – đó là dây đai răng (timing belt).

Nếu bạn từng tìm hiểu về động cơ ô tô, hẳn bạn đã biết dây đai răng là bộ phận giúp đồng bộ chuyển động giữa các trục, đảm bảo mọi thứ vận hành chính xác theo thời gian.

Thuật ngữ: Timing Belt (Dây đai răng)

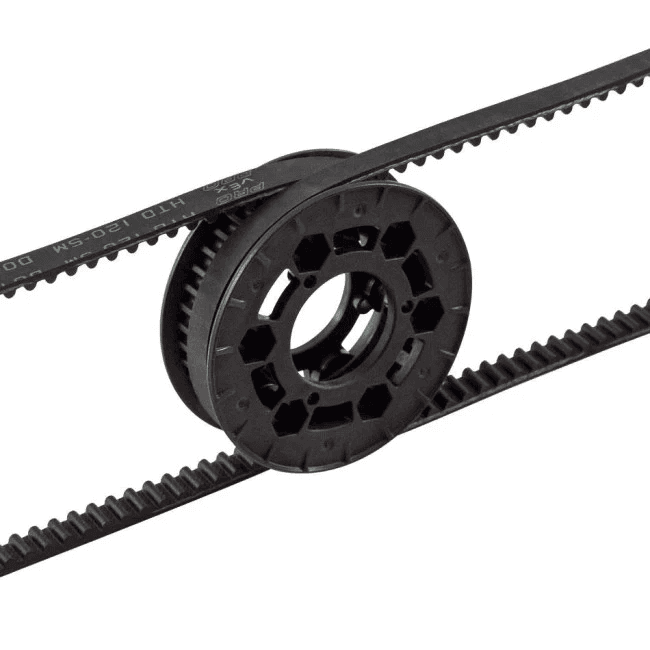

Dây đai răng (timing belt) có các răng nhỏ, rộng và đều, giúp ăn khớp chính xác với rãnh của puly (pulley) có răng tương ứng.
Cái tên “timing” (đồng bộ thời gian) xuất phát từ việc loại đai này có thể truyền chuyển động với độ chính xác cực cao, gần như không có độ rơ (slop), và đảm bảo truyền lực khít hoàn toàn giữa các trục.

Đặc điểm so với xích (chain)

Mặc dù mục tiêu của dây đai răng tương tự như xích – đều dùng để truyền chuyển động giữa các trục, nhưng đặc tính và ưu điểm của chúng khác biệt rõ rệt:

Dây đai răng được sản xuất sẵn theo vòng kín, có chiều dài cố định — bạn không thể cắt hay nối như xích.

Các loại dây đai phổ biến trong FTC®

Dây đai răng được xác định bởi bước răng (pitch) — tức là khoảng cách giữa hai răng liên tiếp.
Một số loại thông dụng trong FTC bao gồm:

• HTD 5mm

• HTD 3mm

• GT2 3mm

Căng dây (Belt Tensioning)

Độ căng đúng chuẩn là yếu tố vô cùng quan trọng khi sử dụng dây đai răng. Có hai cách phổ biến để căn chỉnh độ căng phù hợp:

1. Cách đơn giản – sử dụng hệ thống lỗ có sẵn

   • Các hệ thống như goBILDA và Actobotics đã tích hợp sẵn dây đai vào mẫu lỗ (hole pattern).

   • Bạn chỉ cần chọn đúng chiều dài dây đai theo nhà sản xuất → khi lắp vào sẽ tự động có độ căng hoàn hảo.

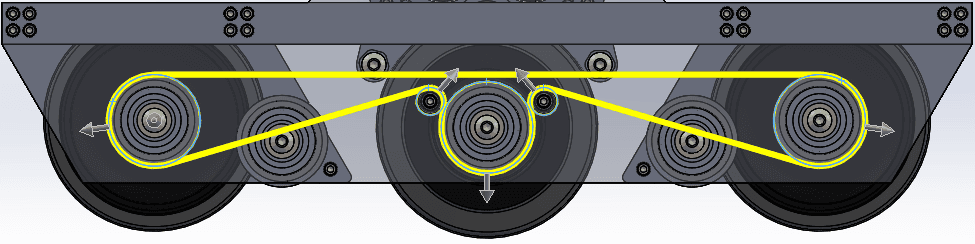

2. Cách nâng cao – dùng bộ căng động (dynamic tensioner)

   • Dành cho thiết kế phức tạp (nhiều puly, kích thước khác nhau).

   • Bộ căng này bù trừ độ giãn tự động và giúp duy trì căng ổn định lâu dài.

   • Khuyến nghị: Hãy thiết kế mô phỏng CAD trước khi lắp ráp thật, để bố trí tensioner và puly chính xác.

Độ ôm đai (Belt Wrap)

Giống như xích, dây đai cần có độ ôm đủ quanh puly để đảm bảo không trượt.

Nếu độ ôm hoặc độ căng không đủ, dây đai có thể:

• Trượt răng (belt skipping)

• Tuột khỏi puly

Nếu căng quá chặt, mô-tơ sẽ:

• Nóng, hao pin, hoặc giảm hiệu suất.

Kiểm tra nhanh: Ấn nhẹ lên dây – nếu dây chuyển động nhẹ, không quá cứng, tức là căng đúng. Nếu dây gần như không di chuyển, nó quá căng và cần nới ra.

Ví dụ thực tế:

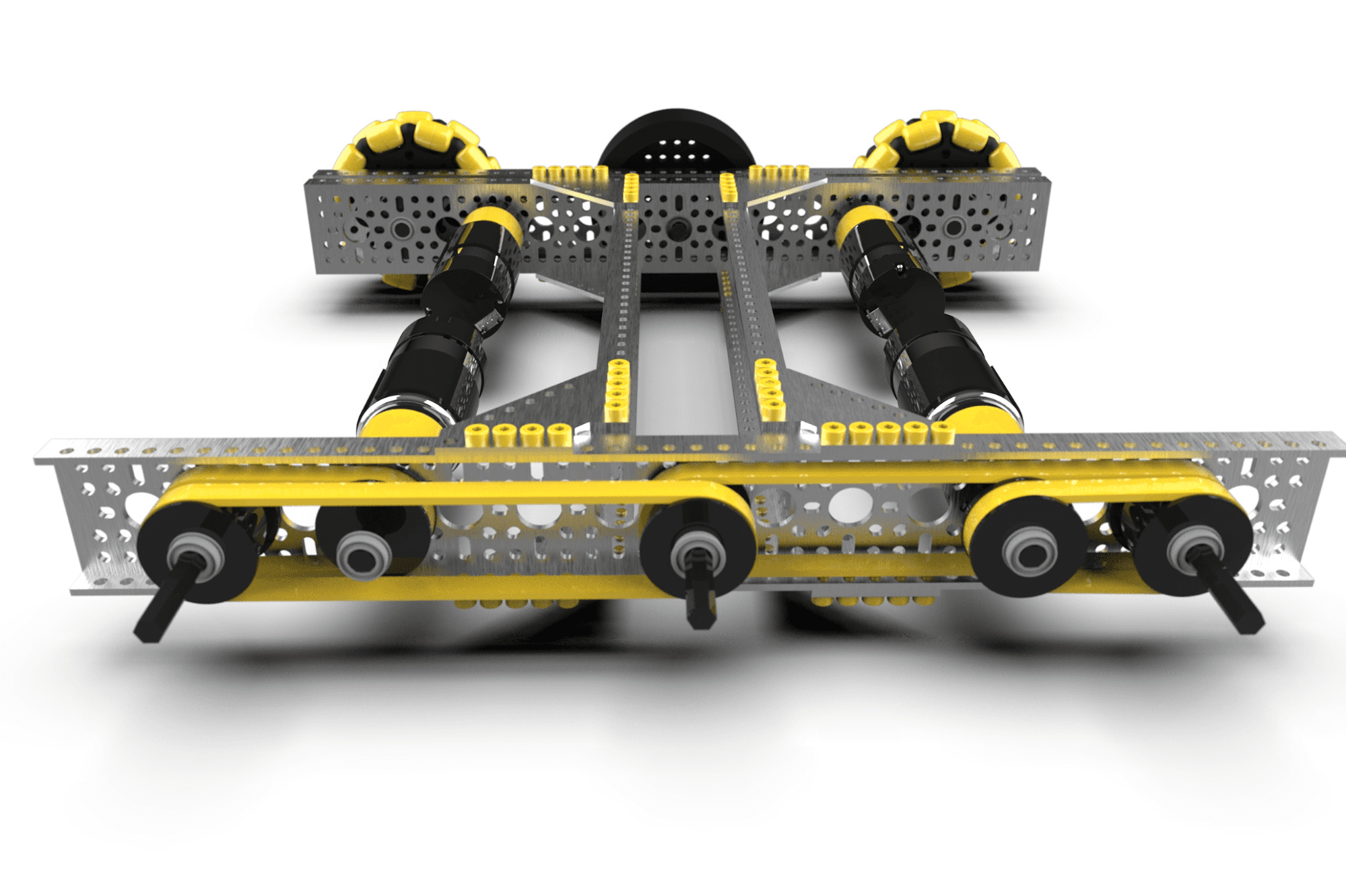

• Ethan Doak (goBILDA) – minh họa lắp đai đúng chuẩn, không cần tensioner.

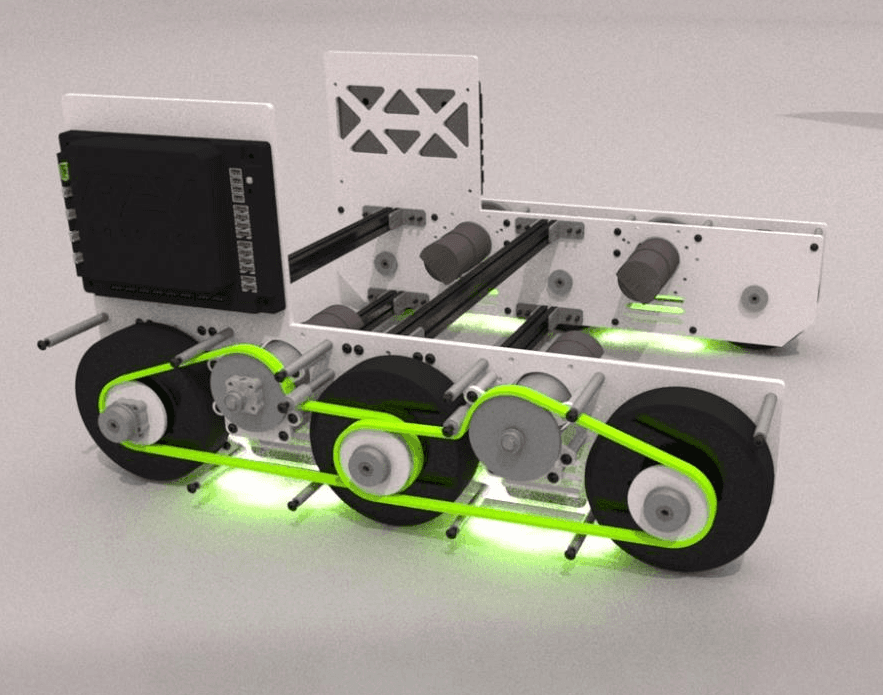

• 8103 Null Robotics – sử dụng belt với tensioner trong prototype truyền động.

Ưu điểm (Advantages)

• Puly có thể tự làm tại nhà: Có thể in 3D puly dễ dàng, giúp giảm chi phí và tùy chỉnh số răng theo ý muốn.

• Dây đai cực kỳ bền: Được gia cường bằng sợi thủy tinh (fiberglass cords) bên trong. Rất khó đứt – nếu đứt, nguyên nhân thường là lệch trục hoặc căng quá mức.

• Không có độ rơ (no slop): Đó là lý do động cơ ô tô dùng dây đai răng – vì chúng đồng bộ tuyệt đối giữa các trục. Không có phương pháp nào chính xác hơn dây đai răng được căng đúng chuẩn.

• Hoạt động êm và hiệu suất cao: Không gây tiếng ồn, truyền động mượt, hiệu suất cao hơn xích (dù trong FTC chênh lệch này không đáng kể).

Nhược điểm (Disadvantages)

• Không tùy chỉnh được chiều dài: Bạn phải mua đúng kích cỡ vòng kín – nếu sai, phải mua dây mới. Vì vậy không thích hợp cho robot thử nghiệm (prototype), nơi thay đổi thiết kế thường xuyên.

• Chiều rộng lớn hơn: Dây đai thường rộng hơn so với xích hoặc bánh răng, → có thể gây hạn chế không gian lắp đặt.

• Giá cao hơn xích, nhưng tiết kiệm ở puly. Dây đai mua theo kích cỡ cố định (mỗi chiếc một vòng). Tuy nhiên, puly có thể in 3D, giúp bù lại chi phí.

Ví dụ thực tế:

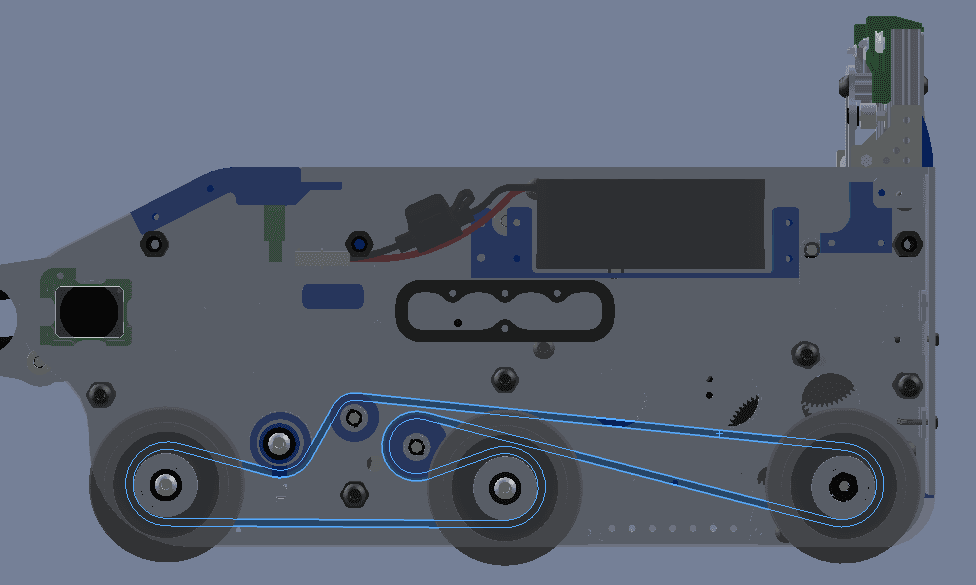

• 7236 Recharged Green – sử dụng belt + tensioner trong mùa Rover Ruckus.








• 8417 Lectric Legends – truyền động bằng belt trong cùng mùa thi.





Mua dây đai (Purchasing Belts)

Khi bạn đã biết loại bước (pitch) và chiều dài cần dùng, việc mua dây đai chỉ cần:

1. Truy cập website của nhà cung cấp.

2. Xác định 3 thông số chính:

   • Pitch: Bước răng (khoảng cách giữa 2 răng)

   • Pitch length: Chiều dài (số răng × bước răng)

   • Width: Chiều rộng dây đai

3. Tìm kiếm đúng dây theo thông số này.

Nhà cung cấp phổ biến

SDP-SI

• Là nhà phân phối cơ khí uy tín, có rất nhiều loại dây đai COTS.

• Truy cập mục “Belts” → chọn loại đai và bước răng phù hợp (HTD, GT2, v.v.).

Lưu ý: Chọn “Single-Sided Timing Belt”, KHÔNG chọn “Timing Belt Stock”.

• Timing Belt Stock là đoạn dây dài chưa nối vòng.

• Single-Sided là vòng khép kín sẵn dùng.

Ví dụ: Để mua dây HTD-5mm, chọn mục GATES HTD Timing Belts, chọn 5mm pitch, và nhấn “Buy Now” dưới phần Single-Sided Belt.

V-Belt Guys

• Cung cấp rất nhiều kích thước dây đai khác nhau.

• Họ cắt dây theo kích cỡ đặt hàng, nên rất linh hoạt về chiều rộng.
